DUO X2 WHITE

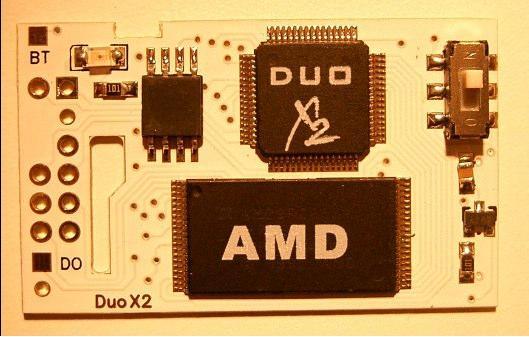

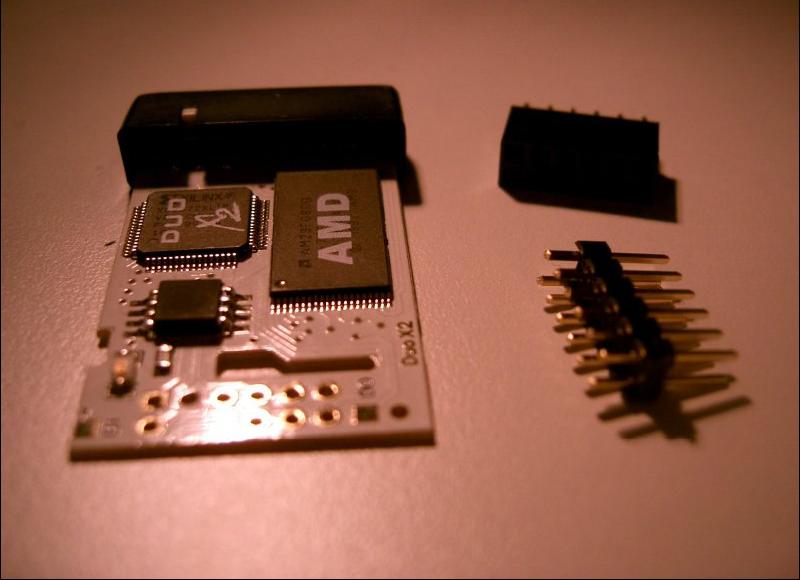

Petit Tuto pour expliquer le montage de la duo X2 WHITE alors quelque detail en photo de la puce :
Les Caracteristiques de la Duo X2:
Elle est compatible avec les consoles Xbox versions 1.0 à 1.6, la puce Duo X 2 peut être installée directement sur le LPC ou avec le Pin Header fourni. Elle peut être désactivée et mise à jour.
-
Seulement 2 fils pour la fonction interrupteur ( D0 et BT )
-
Montage direct sur le LPC (version 1.0 à 1.5) / montage LPC Fix sur les consoles version 1.6
-
Sélection versions 1.0 à 1.5 ou version 1.6 par interrupteur DIP
-
LED de diagnostic pour un montage facilité
-
Composant AMD pour une grande fiabilité
-
Bios Cromwell Linux
-
Possibilité d'utiliser la deuxième banque comme sauvegarde
-
Compatible avec toutes les fonctions et logiciels actuels
-
Lecture originaux, imports et backups
-
Compatible Evox après mise à jour bios
-
Compatible disques dur de grande capacité
-
Désactivation de la puce par démarrage bouton EJECT
Activation de la puce par démarrage bouton POWER.
Le montage:
Pour le montage il faut verifier la version de votre Xbox pour sa il existe un petit flash dispo ICI qui vous donnera votre version de Xbox en insérant le serial de votre Xbox sinon vous pourrez une fois la Xbox ouverte confirmer la version en regarden le chipset de la xbox:
Le chipset se situe à côté de la prise du connecteur vidéo.
- v 1.0 / 1.1 / 1.2 / 1.3 : on peut lire "CONEXANT" sur la puce,
- v 1.4 / 1.5 : on peut lire "FOCUS" sur la puce,
- v 1.6 / 1.6b : on peut lire "XBOX" et "XCALIBUR".
relever la version de votre Xbox vous servira a ne pas vous trompez dans le choix du BIOS a mettre et aussi pour le montage des fils .Les Bios toute version sont accessible ICI

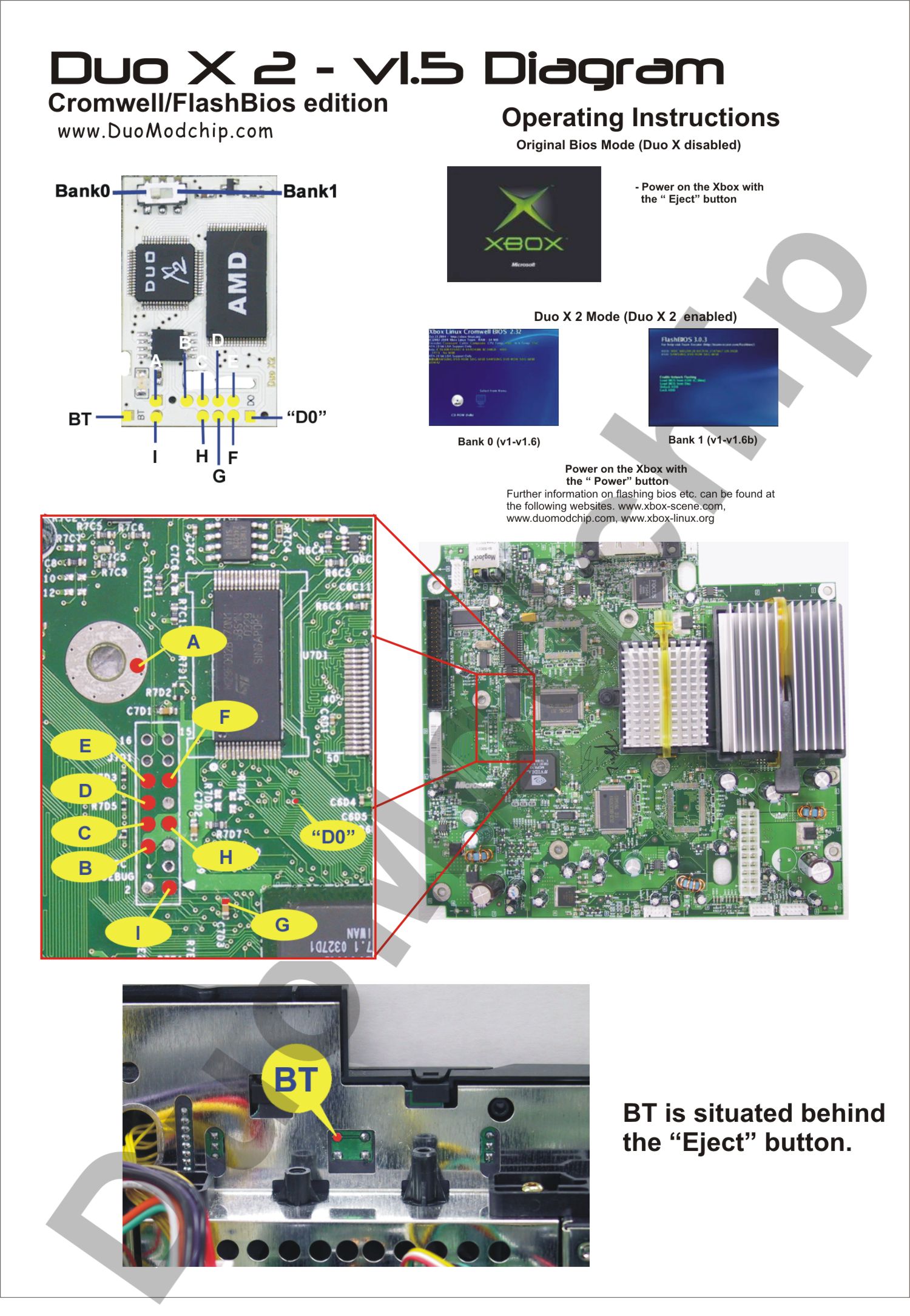

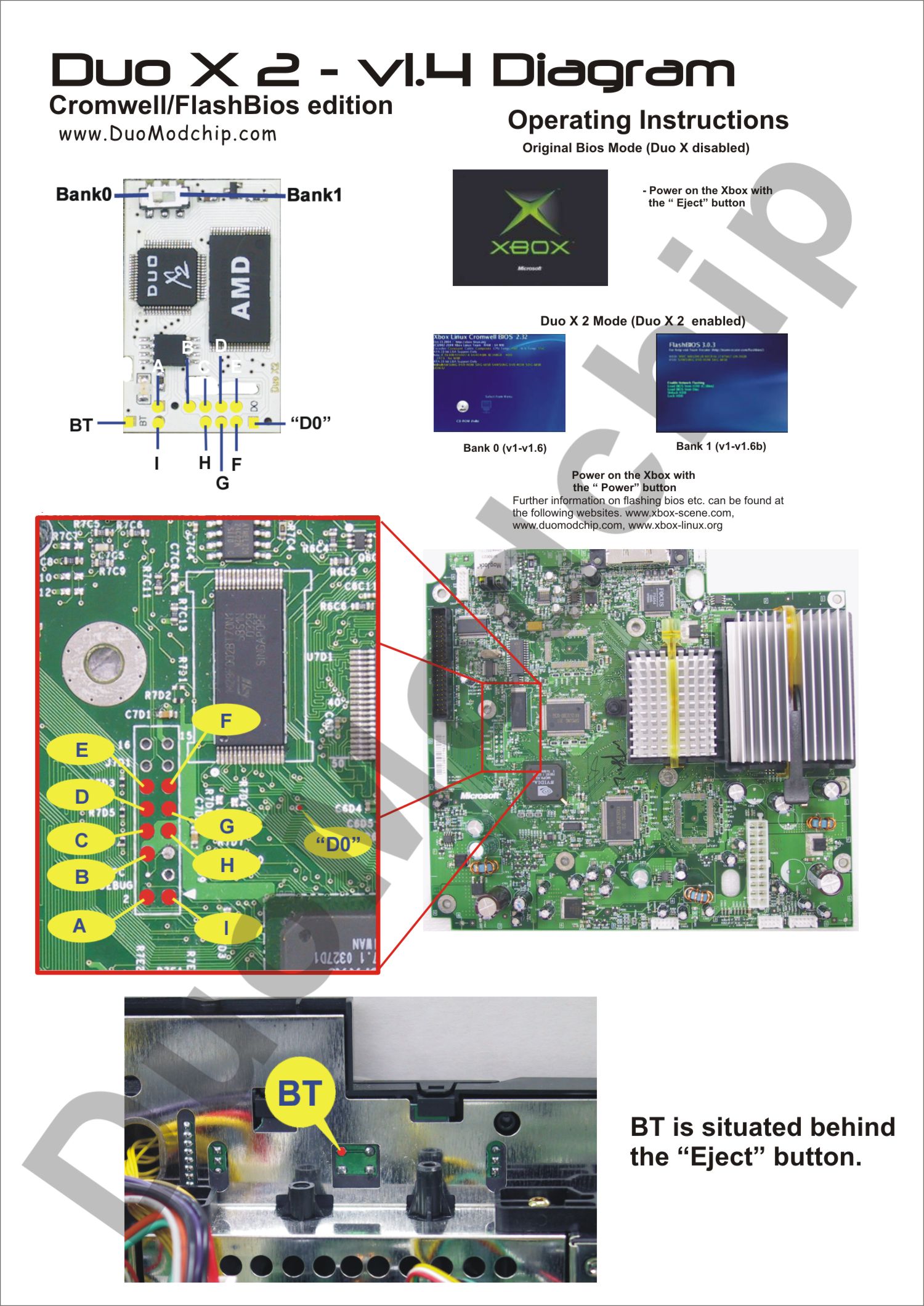

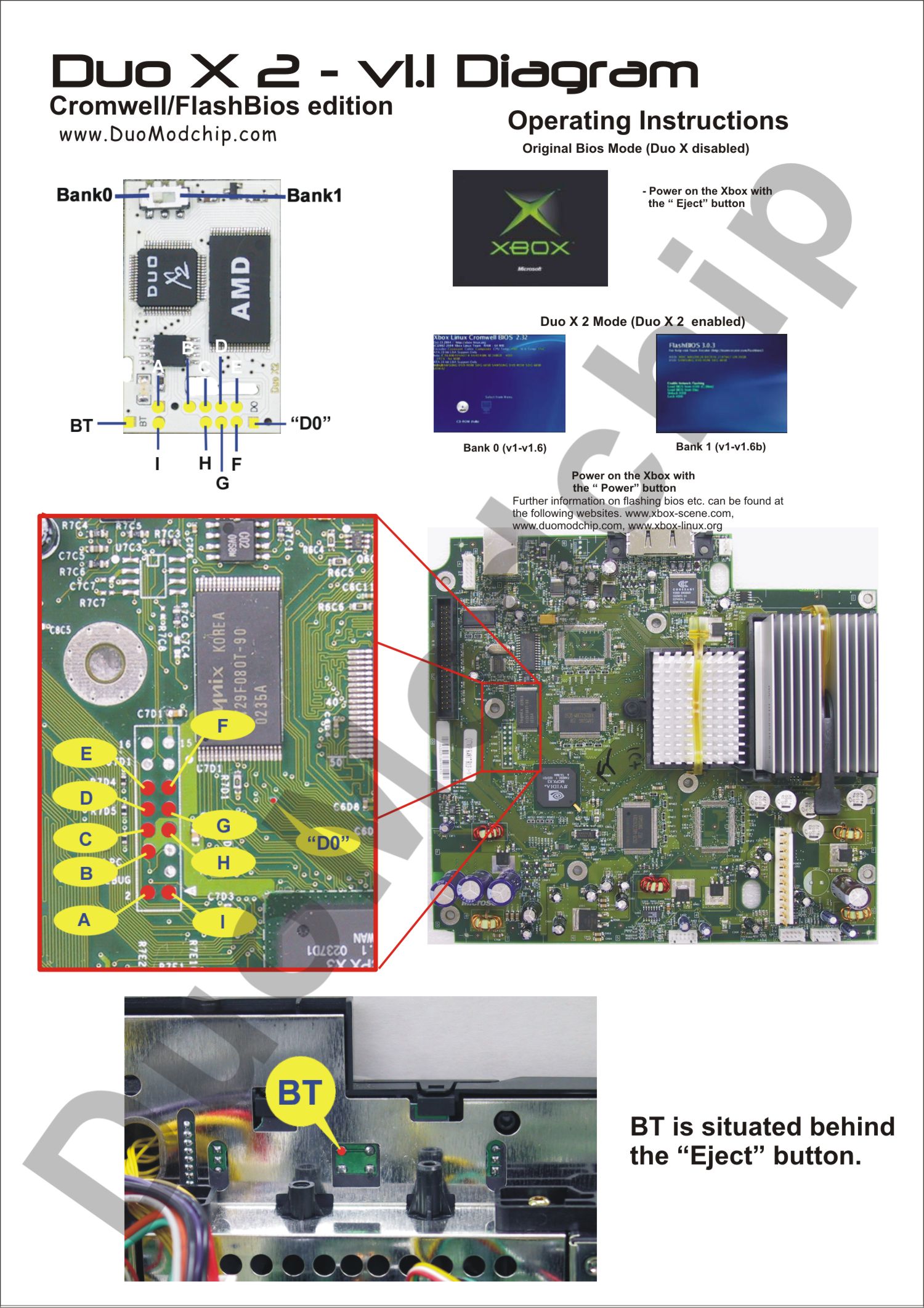

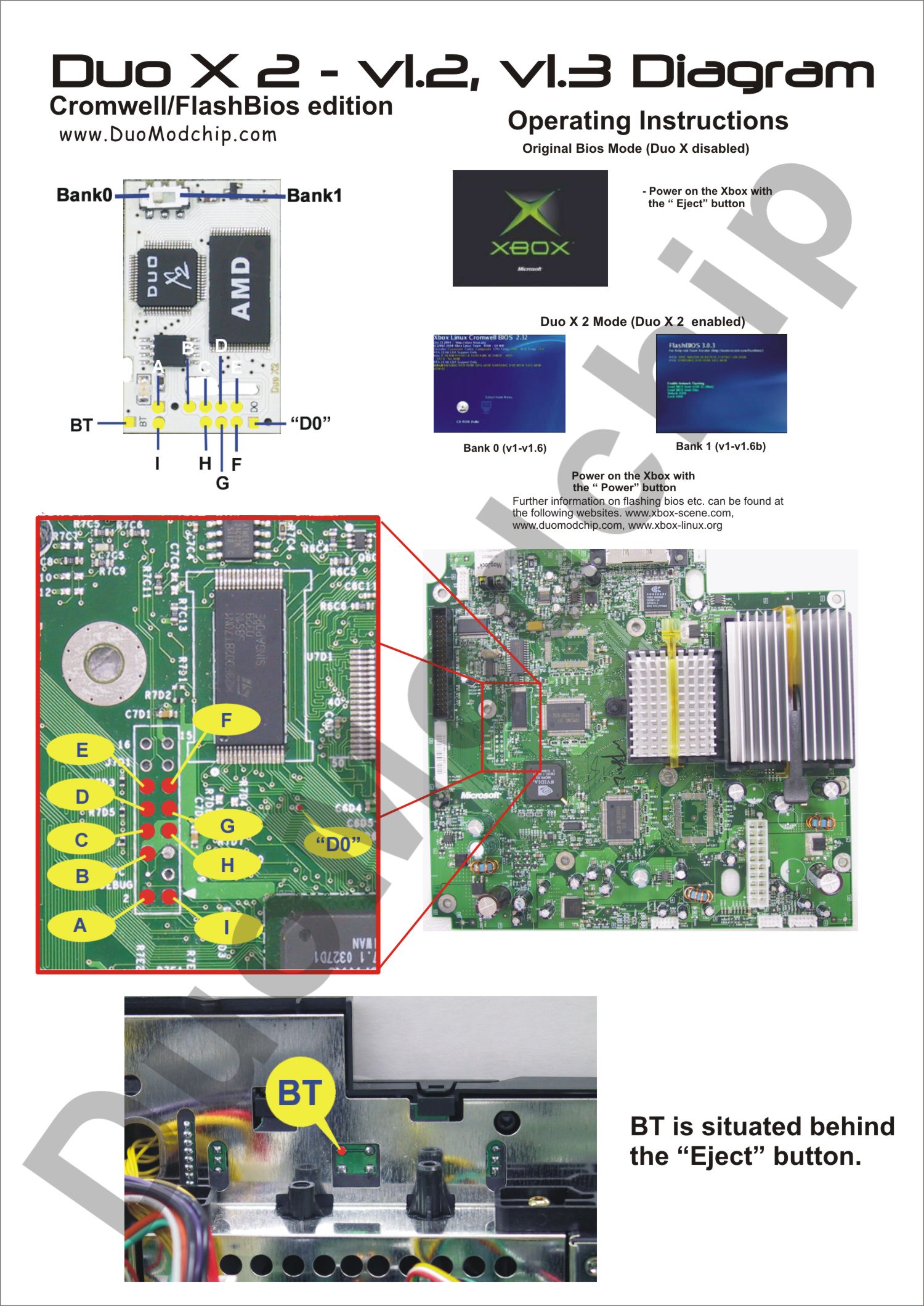

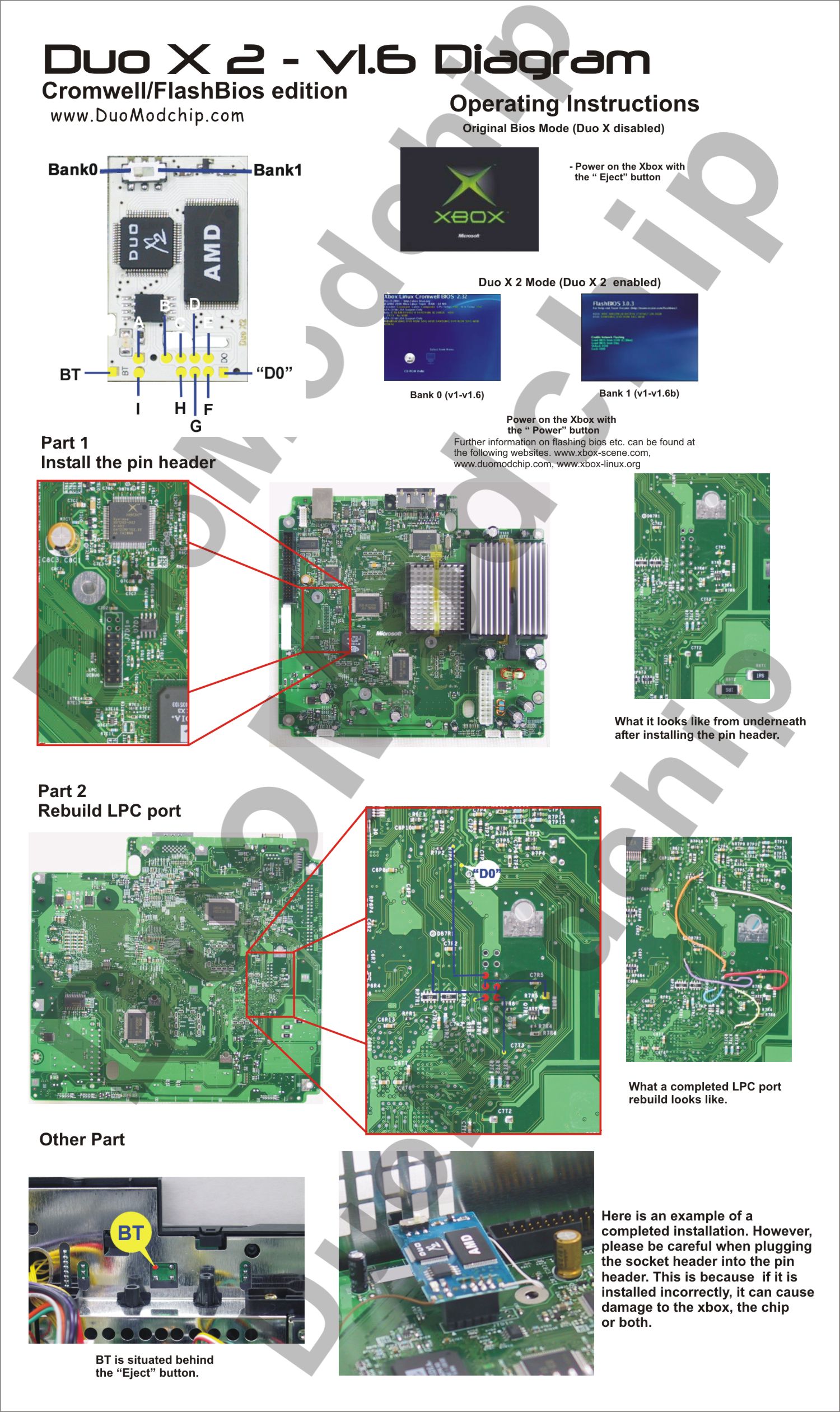

les plan de chaque version de Xbox pour la DuoX2:
Flasher la puce:

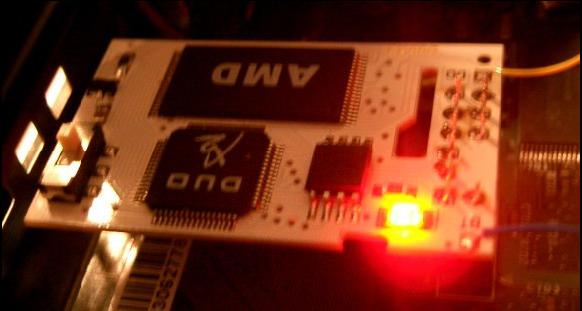

une fois le montage efffectuer et la puce monter dans la console, allumer la normalement la lumiere rouge de la puce doit clignoter pour confirmer que le montage et correct. En haut de l'ecran vous devriez avoir marqué FLASH BIOS 3.0.3 si ce n'est pas le cas changer la position de l'interupteur sur la puce.Pour la methode de flash moi je prefere par le reseau,vous aurez besoin d'un cable RJ45 Croiser pour brancher le PC en reseau sur la console une fois le cable brancher lancer Enable networks flashing :
Ensuite il va afficher une adresse IP Lancer internet explorer et entrée en adresse http://l'adresseIPdonnerparlaxbox/ vous devriez avoir sa:
Aller chercher votre bios M8 alors n'oublier pas si vous avez une xbox 1.0 a 1.5 le bios et M8plus est si vous avez une 1.6 a 1.6B le bios est M8plus_16 lancer le Unpload
attender que le flash se termine la console s'eteint toute seul redemarrer la et vous verrez le dash d'origine metter un CD boot alors n'importe lequel le Master CD geux ou les CD yop solo et ensuite installer un dashboard une fois le dashbord installer vous pourrez eteindre et redemarrer votre console le dash sera visible voila si vous avez des question laisser moi un mail
